无线充线路板能否支持双模充电

　　无线充线路板在当前消费电子与移动能源设备中的应用越来越多，很多项目在规划初期都会面临一个关键问题：无线充PCBA线路板能否同时支持有线与无线双模充电。昌鸿鑫作为电源类电子领域的软硬件方案开发与制造服务商，长期从事无线充电模组PCBA、快充电路板及储能控制系统的方案设计与贴片组装。在实际产品定义中，将有线快充与无线充电集成在同一套PCBA系统中在工程上是完全可行的，甚至已经成为多功能移动电源、桌面充放电底座和车载支架的常规配置。但这种双模集成并不是将两个单独电路简单并联，而是涉及供电路径仲裁、协议芯片协同、功率动态分配以及散热防护等多重技术细节的精密平衡。项目团队在立项前，需要理清其系统架构、潜在风险以及量产验证环节的关键指标。

　　架构上如何实现有线无线并存

　　有线与无线充电共存的设计，本质上是多电源输入与多协议输出的系统级管理。系统若作为受电设备，例如带有无线接收与有线Type-C接口的移动终端或电池模组，关键在于输入路径的电源优先级判断。通常硬件上会通过输入MOS管阵列或指定的理想二极管控制器，结合主控MCU的电压侦测信号，建立硬件级的供电切换机制。当检测到有线快充插入时，系统判定有线输入的阻抗更低且效率更高，会自动关断无线接收端的同步整流电路，由有线直接为主板电路供电或向锂电池充电，从而避免两路电源倒灌导致的反向击穿。

　　如果系统是作为供电端设备，例如兼备USB输出口与无线发射线圈的充电源，架构的重点则在于总功率分配与升降压拓扑的配合。昌鸿鑫在储能电源与便携能源板卡的设计中，常采用DC控制面板与协议主控协同方案，支持如Type-C百瓦级PD快充与15W无线发射线圈的同时输出。在这种供电设备中，供电总母线需要具备充裕的电流承载能力，前端DC-DC拓扑要能在有线负载瞬间拔插时维持输出电压纹波平稳。如果主控芯片无法动态监控各路负载，当有线端发起大功率快充请求时，母线电压的大幅跳变极易导致无线发射侧的LC谐振回路失谐，进而出现无线充电断充或反复重启的现象。

　　协同工作时面临哪些电路风险

　　在双模线路板的设计与应用过程中，电气干扰与热量积聚是两个比较关键的物理风险。首先是高频开关噪声对快充通信与无线感应的干扰。无线充电依赖发射线圈与接收线圈之间的交变电磁场，工作频率通常处于110kHz至205kHz之间，而现代PD快充方案中DC-DC高频开关电源的工作频率往往在几百kHz甚至更高。如果PCBA层叠结构规划不当，地平面没有做好高频回流分割，开关电源的谐波噪声极易耦合到无线充的谐振电容与电流采样引脚上，导致主控误判异物检测信号，触发错误的保护停机。

　　其次是高热密度的传导与叠加效应。无线充电由于存在空间电磁感应的物理损耗，线圈以及驱动桥MOS管的转换发热量相对集中；有线快充在进行升降压转换和大电流传输时，电感与开关管同样伴随明显的温升。当两者紧凑地布局在一块有限面积的PCBA上时，局部热点会迅速扩散。若没有合理的热隔离槽设计和导热路径规划，温度急剧上升会加速元器件老化，并触发主控芯片的过热降额保护，直接导致充电功率断崖式下跌。在极寒或车载高温等恶劣工况下，由于温差大、元器件温漂明显，温控算法如果缺乏多梯度的线性调节能力，系统还可能面临热击穿或保护锁死的风险。

　　双模方案设计应核对哪些参数

　　在确定采购或定制双模PCBA线路板时，项目方需要根据实际应用场景建立严格的技术参数核对清单。首先需要核对的是协议兼容性与动态仲裁逻辑。有线接口是否支持主流的PD、QC以及多品牌私有协议，无线部分是否完全遵循无线充电标准协议，这些都是基础条件。更重要的是必须向开发团队确认协议协商过程中的优先权设置，明确在双向充放电交替切换瞬间，系统从有线切断至无线接管、或从无线切断至有线接入的响应时间是否受控，母线电压过冲是否被钳位在安全电压范围内，防止脉冲浪涌击穿终端设备。

　　第二项关键核对参数是保护机制的完备性与传感器布局。一套成熟的双模控制板卡不能只依赖芯片内部的通用过流阈值，而应具备单独的过压、过流、短路、防反接以及高精度异物检测机制。核对时应审查NTC热敏电阻的布置点位，发射线圈中心、功率MOS管焊盘以及主控芯片附近是否均设有单独的温度监测点，温控算法是否支持随温度变化阶梯式平滑调整输出功率，而非粗暴的切断电源。对于车载或户外场景，还需核对元器件是否达到工业级或车规级耐温标准，线路板是否具备防潮、防尘、防盐雾的三防工艺处理能力，以确保在宽电压波动与振动环境中维持电气间隙与绝缘强度的稳定。

　　第三项核对参数涉及机械结构与电磁屏蔽匹配。由于双模电路板常伴随线圈、外壳和散热金属片的多层装配，项目方需确认PCBA的布局布线是否为线圈引线预留了低感抗焊盘，磁隔板的厚度与材质是否能够阻断高频磁场对后级数字电路的侵蚀。此外，还需核对空载静态功耗与轻载效率指标，避免设备在未接入充电终端时产生不必要的持续发热和电能损耗。

　　制造与验证流程如何保障稳定性

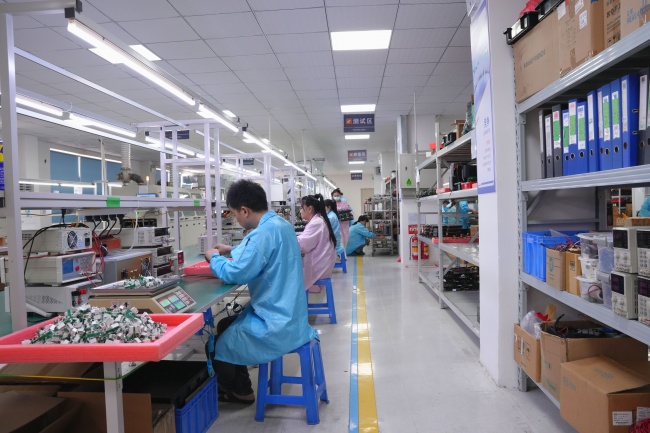

　　高复杂度的双模PCBA方案要实现稳定交付，离不开严格的电子制造工艺和全链路的可靠性测试。昌鸿鑫在硬件制造端配备了4条全自动SMT贴片生产线，通过全自动锡膏印刷机、高速贴片设备以及八温区无铅回流焊机实现元器件的高精度焊接。在生产过程中，锡膏检测与光学检测构成了关键的双重质量关卡，能够有效排查高密引脚芯片的虚焊、连锡以及片状阻容件的偏移缺陷，保障大电流功率管焊盘的吃锡饱满度与散热导热性能。

　　除了自动化组装，针对双模线路板的测试验证流程同样需要覆盖全工况环境。成型板卡必须通过严格的电气功能全检，包括有线快充各协议档位的自动识别切换测试、无线发射线圈的谐振频率调谐测试以及动态负载拉偏实验。通过设定数小时的恒温老化测试，可以及早剔除早期失效的功率器件；同时结合高低温交变湿热试验与盐雾测试，验证三防涂覆层在高湿度及盐雾环境下的防护效果。项目方在与方案制造方接洽时，应重点了解其是否具备全流程的数据追溯机制以及完善的物料管控预案，确保大批量量产交付时元器件的一致性与批次稳定性。

　　综合来看，无线充PCBA线路板完全能够通过成熟的电路架构与智能算法实现有线与无线的双模集成。但在选型与推进项目时，不能只是关注纸面的峰值功率数值，而应深入核对电源切换仲裁逻辑、电磁干扰抑制能力、多点温控保护策略以及制造产线的检测保障条件。选择具备软硬件自研能力与自主可控SMT制造实力的专业团队，从原理图设计阶段就介入热学、电气与结构协同优化，是确保双模充电产品实现高转换效率、高安全冗余与长期稳定运行的理性路径。
