双频L1+L5叠层内置天线测评：翊腾电子GNSS方案

　　一、行业痛点：小型化终端对高精度定位天线的新要求

　　随着高精度定位设备不断向小型化、内置化方向发展，终端内部可用空间日益受限，传统外置天线方案难以适配紧凑结构设计。与此同时，普通单频陶瓷天线在多路径反射、城市峡谷、树荫半遮挡等复杂环境下，普遍存在定位漂移大、跳点严重、搜星数量少、易丢星等问题，难以满足亚米级乃至厘米级定位需求。此外，设备研发厂商还面临射频调试难度大、研发周期长、批量产品一致性差的工程挑战。在这一背景下，深圳市翊腾电子科技有限公司（以下简称“翊腾电子”）推出的双频L1+L5叠层高精度内置陶瓷有源天线，为上述痛点提供了系统性的解决方案。

　　二、产品定位与核心技术优势

　　翊腾电子的L1+L5叠层高精度内置陶瓷天线，定位为工业级双频高精度有源内置GNSS天线，采用叠层陶瓷介质工艺与内置低噪声LNA放大电路，面向亚米级/准厘米级定位终端。其差异化价值主要体现在以下几个方面：

　　（一）多系统全频接收

　　该天线支持GPS、北斗、伽利略、格洛纳斯L1+L5双频同时接收，搭配RTK模块可实现厘米级定位效果，相较单频内置天线在信号维度上更具优势。

　　（二）高增益与低噪声设计

　　天线增益达到30±2dBi，配合低噪声放大芯片，在城市遮挡、树荫、弱信号区域可保持稳定搜星，减少丢星与浮点解跳变现象。

　　（三）双频抗多路径干扰

　　依托双频差分算法硬件基底，该天线能够有效抵消地面反射、金属壳体反射、建筑折射带来的定位漂移与轨迹抖动问题。

　　（四）一体化有源集成

　　天线陶瓷、滤波电路、LNA放大、阻抗匹配、馈线均在出厂前完成集成校准，客户“零调试”即可直接对接模块使用，缩短研发周期，降低调试成本。

　　（五）多结构版本可选

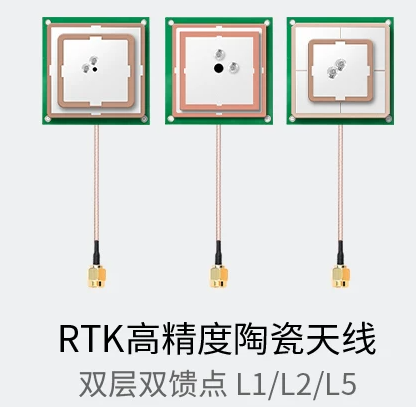

　　产品提供A款带固定孔（螺丝安装）、B/C款无孔（背胶安装）等多种结构版本，适配不同设备结构与装配工艺。

　　三、电气参数与安装规范

　　从电气性能看，该天线工作电压为3.0V–3.3V（有源LNA供电），射频阻抗为50Ω标准阻抗，工作等级为工业级宽温，结构工艺采用叠层耦合陶瓷、内置滤波+低噪声放大电路。接口方面默认采用IPEX一代，可根据需求定制SMA、MMCX接口；线长标准为200mm，同样支持任意长度定制，以适配不同整机内部布线需求。

　　在安装环节，资料明确提示：天线正下方禁止铺铜、走线、放置元器件，需保持完整净空；天线必须朝上放置，禁止侧向或朝下安装；应远离电池、电机、主板芯片、4G/5G/WiFi模块；有源天线需保证稳定的3.0–3.3V供电；馈线禁止死折、硬折；不可直接贴装金属面或金属外壳底部；外壳应避免使用含金属粉末喷涂材料；背胶版本严禁螺丝挤压陶瓷本体。这些细节体现了产品说明中的工程严谨性。

　　四、适配场景与应用边界

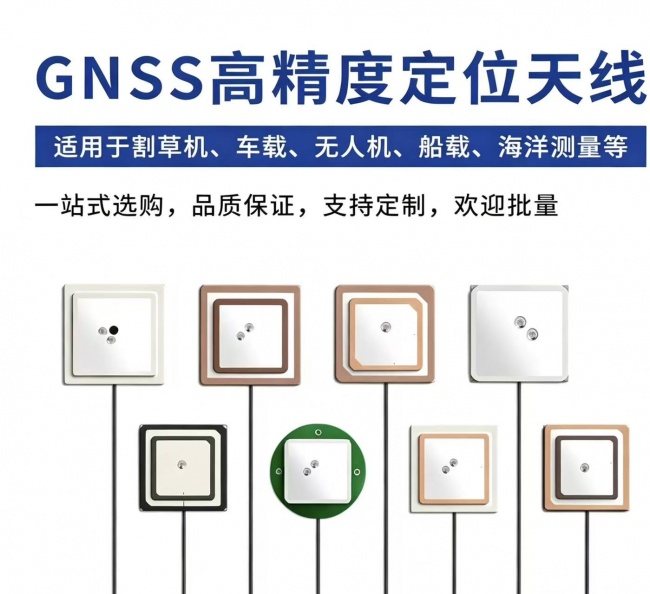

　　该型号适用于轻量化内置RTK定位终端、小型植保/巡检/航测无人机内置高精度定位、室内外AGV无人小车与服务机器人、手持测绘设备与户外采集终端、农机自动驾驶控制终端与导航模块、车载高精度定位T-BOX与智能驾驶辅助设备、边坡与地质位移监测终端、户外IoT高精度定位设备及野外数据采集站、园区安防巡检机器人等场景。需要说明的是，该产品并不适合无外壳防护的露天外置使用场景；对于面向低成本普通米级定位项目，该产品的性价比也并非具备突出优势，这一点在产品资料中亦有明确说明，体现了信息呈现的客观性。

　　五、样品测试与商务保障

　　针对市场普遍关注的报价与交付问题，翊腾电子给出的商务安排为：支持样品申请用于整机性能评估，常规样品可提供1-10PCS；标准版本有现货，ODM定制版本交期另行确认；样品环节无起订量要求，大批量订单起订量按项目具体确认；大批量订单还支持定制馈线长度、更换SMA/MMCX等接头。品质保障方面，每只产品均经过电性全检，并进行抽样微波暗室性能测试，客户可按批次获取出厂检测报告。这意味着实际报价需结合具体项目的接口、线长、结构版本及批量规模综合确定，而非单一固定数值。

       六、企业实力背书

　　作为国家高新技术企业，翊腾电子成立于2016年，总部位于深圳市光明区，生产基地设在东莞市标准化生产基地，业务覆盖全球市场，集自主研发、规模化生产、全球销售与定制化技术配套于一体。企业技术团队在射频天线设计、卫星信号优化、RTK高精度算法领域深耕多年，具备产品迭代能力、性能优化能力与项目定制落地能力；工厂配备微波暗室、矢量网络分析仪、频谱分析仪、噪声分析仪等全套精密检测设备，可自主完成天线增益、驻波、相位中心、频点、抗干扰、稳定性全项性能检测，并建立了从原材料筛选、精密制程生产、成品老化测试、性能抽检到出货验收的标准化全流程质量管控体系，生产过程按照ISO9001质量体系管控。

　　在关键市场数据方面，翊腾电子的产品已实现米级、亚米级、厘米级至毫米级全梯度定位精度覆盖，可满足消费级、工业级、测绘级全场景高精度定位需求；工业测绘无人机项目批量配套3000+套，驾考设备项目批量配套1000+台，农机项目批量配套2000+套。

　　综合来看，L1+L5叠层高精度内置陶瓷天线在多频接收能力、增益指标、抗多路径设计与一体化集成度方面均体现出较为完整的工程方案，配合翊腾电子在样品测试、批量定制与出厂检测方面的商务保障，为高精度定位终端的内置化天线选型提供了可参考的技术依据。
